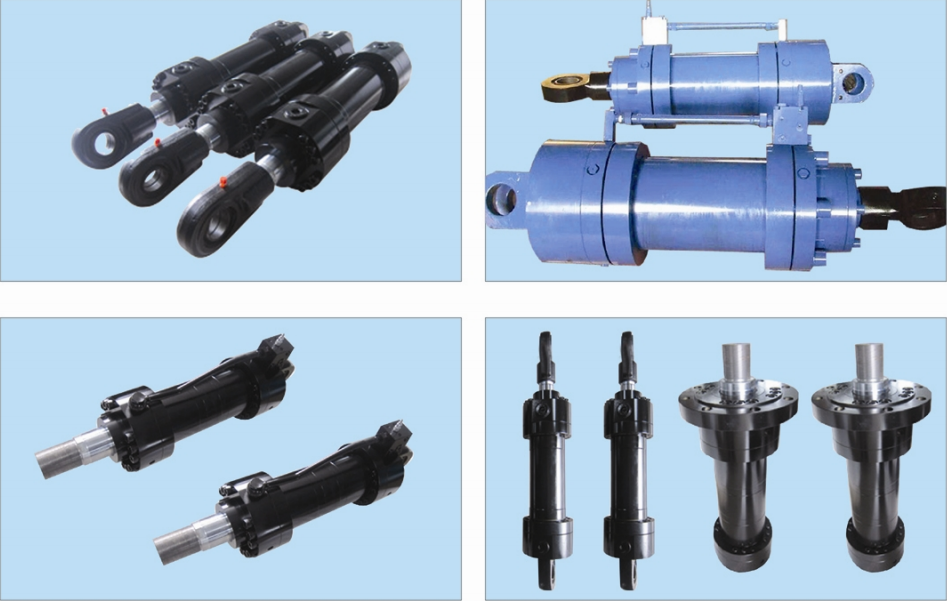

冶金設備標準液壓油缸是為適應冶金行業的需要而設計的標準系列液壓缸，為單活塞雙作用液壓缸，共有兩種速比，13種安裝形式。安裝連接尺寸均符合ISO6020/1-1981標準，便于冶金設備多種需要選用，工作介質可使用液壓油和水乙二醇。

型號選擇
       Y-HG1-ED/d*100LJHL10
       Y：冶金設備標準液壓油缸
       HG1：雙作用單桿活塞式液壓缸的一種類型
       E：壓力分級代號 C=6.3MPa▲；E=16MPa；G=25MPa▲
       D/d：缸徑mm/活塞桿徑mm
       100：液壓缸行程
       L：油口連接方式代號 L=內螺紋連接（用于缸徑D≤220）；F=法蘭連接（用于缸徑≥250）
       J：安裝方式 J=基本型；

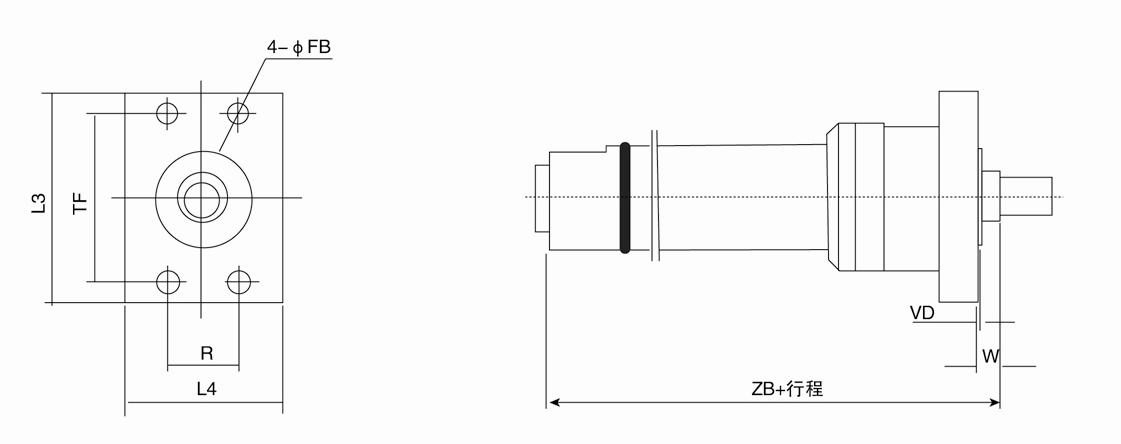

       F1=頭部長方法蘭（用于缸徑D≤125）；
       F2=尾部長方法蘭（用于缸徑D≤125）；

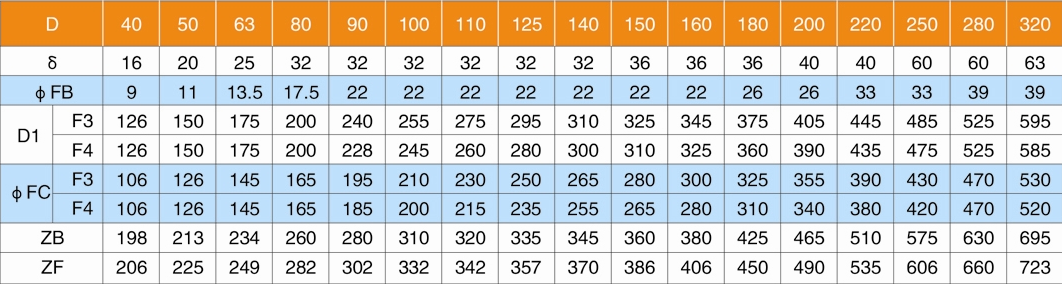

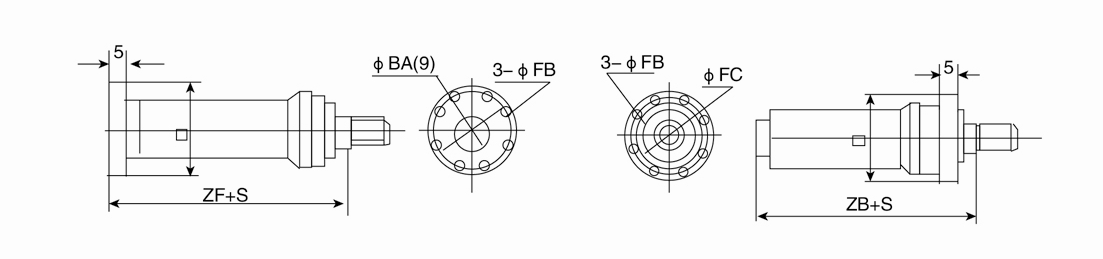

       F3=頭部圓法蘭；F4=尾部圓法蘭；

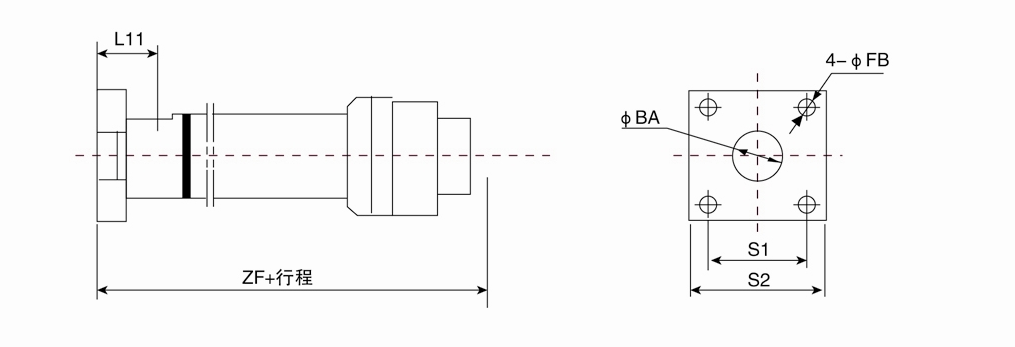

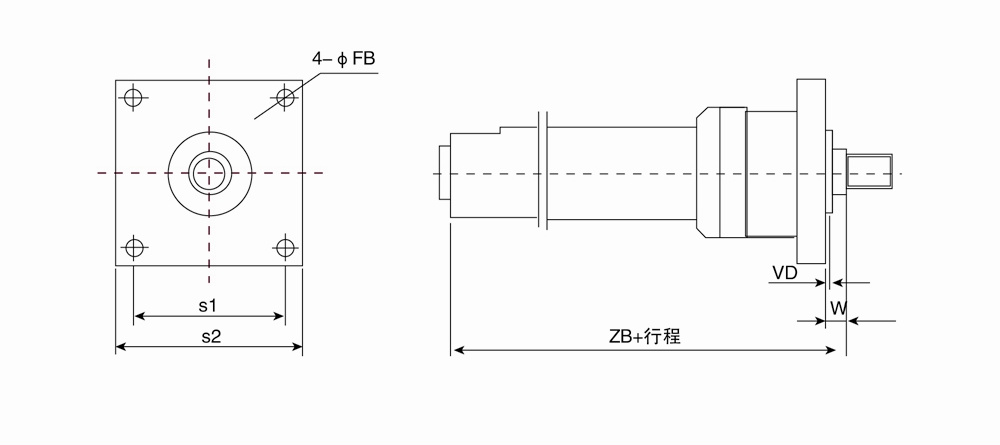

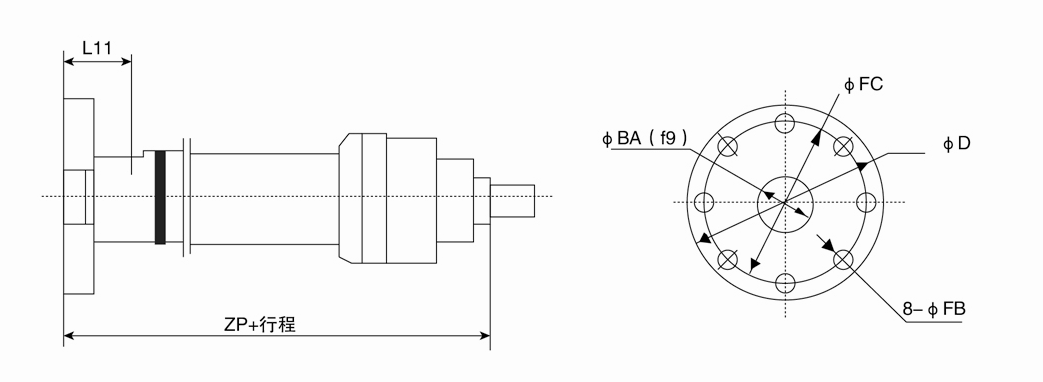

       F5=頭部方法蘭；F6=尾部方法蘭；

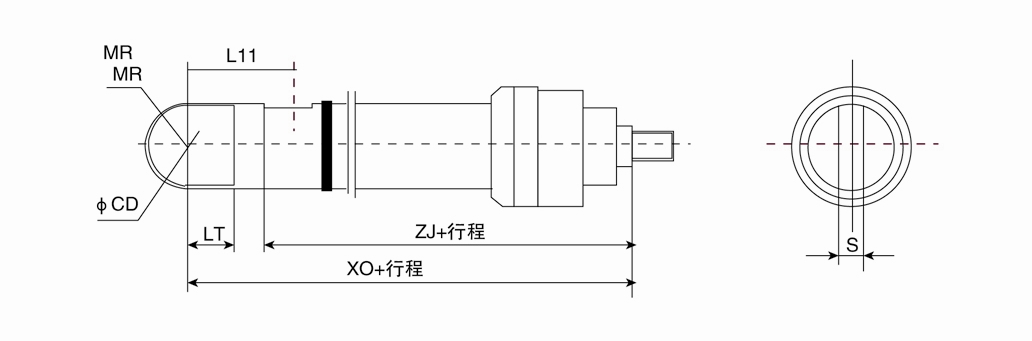

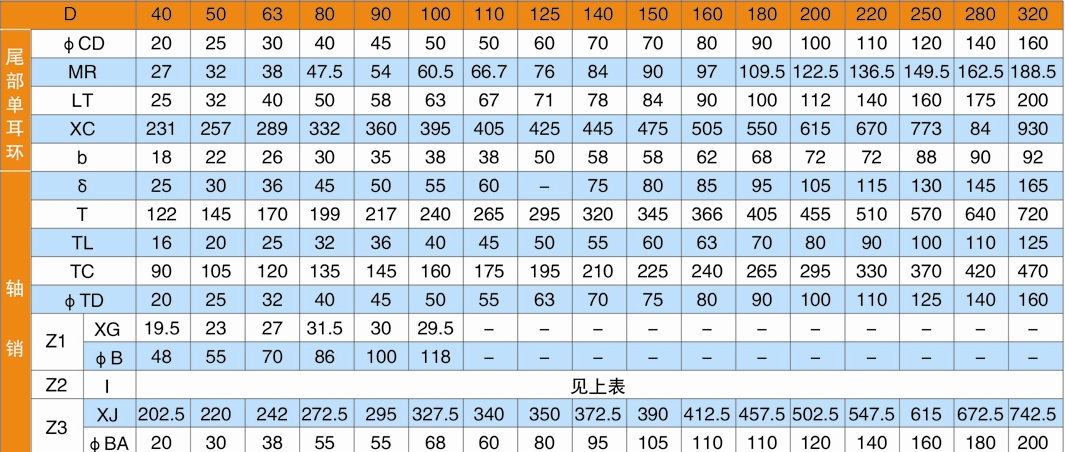

       E1=尾部單耳環帶關節軸承；E2=尾部單耳環帶軸套；

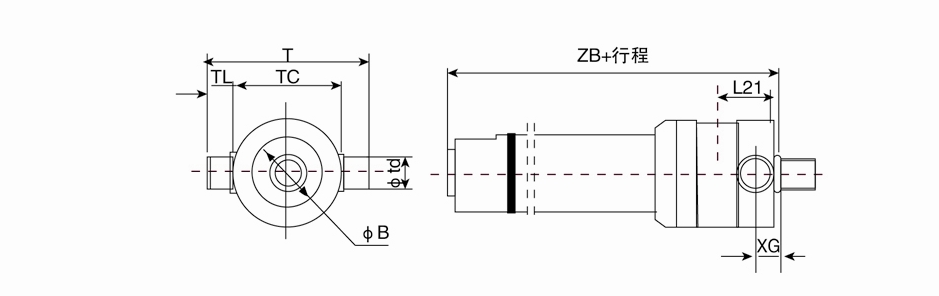

       Z1=頭部軸銷；

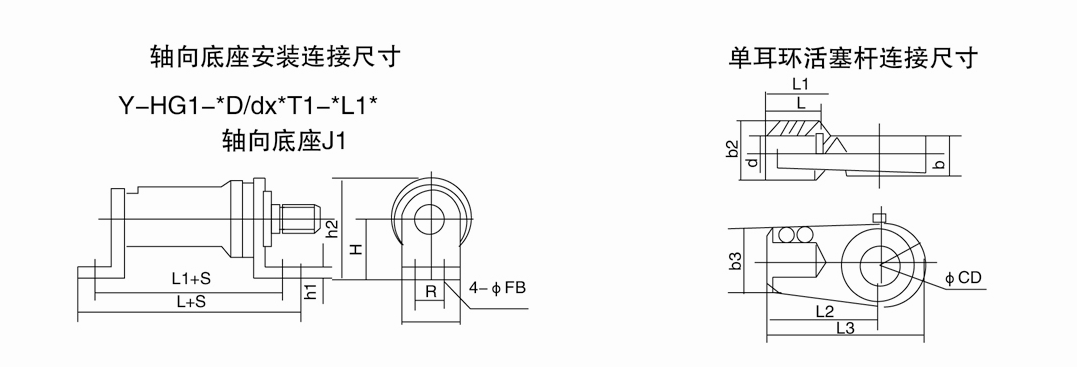

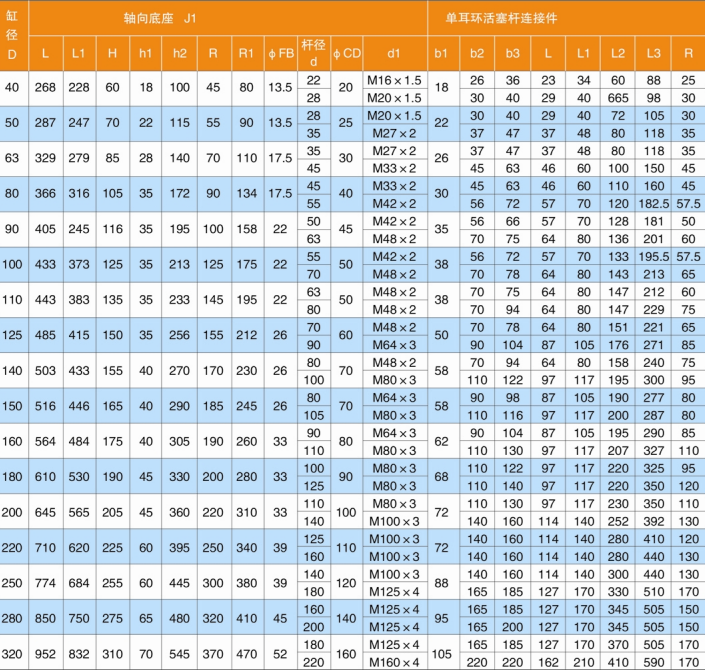

       J1=軸向腳架；J2=徑向腳架
       H：附加裝置代號 H=帶緩沖；省略=無緩沖
       L1：活塞桿端連接方式代號 L1=桿端外螺紋；L2=桿端內螺紋▲
       0：工作介質代號 0=機油、液壓油；w=高水基（乳化液）
       注：型號說明中凡標有▲的目前均按非標處理。

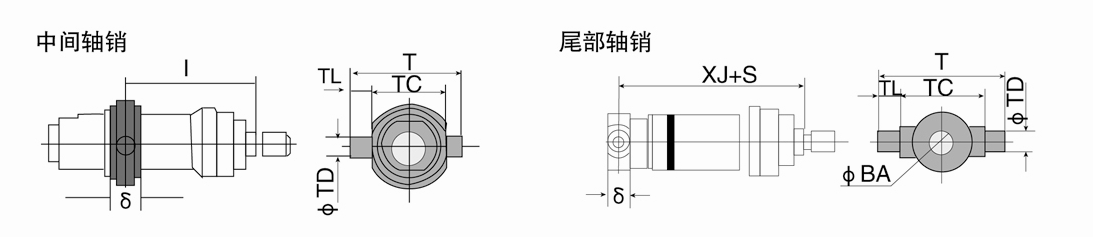

       注：頭部軸銷安裝為缸徑40-100。
